הדמיה אדריכלית של בית פרטי בשלב התכנון
הקבלן ממתין לתשובה על גובה הפתחים, ספק האלומיניום רוצה גוון סופי עד סוף השבוע, ואתם עדיין מנסים לדמיין בראש איך ייראה הסלון ביום שאחרי המסירה. בדיוק שם נכנסות לתמונה הדמיות אדריכליות.
שינוי בהדמיה עולה שעות עבודה. אותו שינוי עצמו אחרי היציקה עולה לא מעט יותר, וגם עוצר את הפרויקט.
מה שכתוב כאן נשען על מה שאנו במשרד א.ס תורג'מן רואים מול לקוחות בפועל, מהשרטוט הראשון ועד לרגע שבו מוסרים מפתח.
זמן קריאה: 9 דקות
עיקרי הדברים
- הדמיה אדריכלית היא ייצוג תלת ממדי של המבנה על בסיס התוכניות עצמן, ומאפשרת לגלות טעויות תכנון לפני היציקה ולא אחריה.
- קיים הבדל בין מודל תלת מימד, רינדור והדמיה, ובין סטילס לבין סרטון הדמיה, וכל אחד מהם מתאים להחלטה אחרת.
- המחיר נגזר ממורכבות, מרמת פירוט ומכמות הזוויות, ולא ממטראז' הבית עצמו.
- כדאי לקבוע מראש כמה סבבי תיקונים כלולים ולהבחין בין תיקון פשוט לבין שינוי תכנון של ממש.
תוכן עניינים
מה הן הדמיות אדריכליות באמת
הדמיה אדריכלית הינה ייצוג ויזואלי תלת ממדי של מבנה או של חלל, שנבנה על בסיס התוכניות עצמן לפני שנוצקה קורה אחת בשטח. זו התשובה הישירה, וכל השאר הוא פירוט שלה.
התוצר שאתם מקבלים כולל את הגיאומטריה של החלל בפרופורציות אמיתיות, את החומרים שנבחרו, את התאורה ואת הסביבה שמסביב, לרבות ריהוט, פיתוח וצמחייה. הדמיות תלת מימד טובות מאפשרות לכם לעמוד בפינת הסלון עוד לפני שיש שם רצפה.
זה עובד לבית פרטי, לחלל מסחרי, לבניין מגורים ולפרויקט יזמי שצריך להציג מוצר שעדיין לא קיים. ההבדל בין המקרים הוא ברמת הפירוט ובשאלה מה בדיוק אתם צריכים להכריע בשלב הזה.
למה עדיף לגלות טעות בהדמיה ולא אחרי היציקה
התשובה פשוטה. מחיקה של קיר במודל אורכת דקות, פירוק של אותו קיר בשטח דורש קבלן, מנוף, פסולת ולוח זמנים חדש.
קחו מקרה שאנו נתקלים בו לא מעט. פתח חלון תוכנן ביחס למפלס אחד, ארון המטבח תוכנן ביחס למפלס אחר, ובתוכנית דו ממדית שני הדברים נראים תקינים לחלוטין. ברגע שמעמידים את החלל בתלת ממד, המפגש הזה קופץ לעין מיד.
שלושה יתרונות עיקריים אתם מקבלים כאן. קיצור זמן ההחלטות, חשיפה מוקדמת של בעיות תכנון בפתחים, בגובהי תקרה ובתאורה, וצמצום אי ההבנות מול הקבלן והספקים כשכולם מסתכלים על אותה תמונה.
אנו למדים כי רוב הוויכוחים באתר בנייה אינם על איכות הביצוע אלא על מה בדיוק הוזמן.
איך הדמיה אדריכלית מקצרת את זמן ההחלטות
מפרט טכני הוא רשימה. תוכנית היא קווים. הדמיה אדריכלית הופכת את שניהם להחלטה שאפשר לאשר במבט אחד, וזה בדיוק מה שמקצר תהליכים.
כשאתם צריכים להכריע בין שתי חלופות חיפוי לחזית, בין שני גוונים של אלומיניום או בין ריצוף בהיר לכהה, קשה מאוד להשוות אותן על נייר. כשאותן חלופות מוצגות באותה זווית, באותה שעת יום ובאותה תאורה, ההכרעה נעשית בתוך דקות ולא בתוך שבועיים של התלבטות.
יש עוד שכבה שאנשים נוטים לפספס, והיא תחושת החלל. גובה, רוחב מעבר, כמות האור שנכנסת בשעות הבוקר, כל אלה מורגשים בהדמיה ולא נקראים בטבלת מפרט.
בדקו את זה לפני שאתם חותמים על הזמנות נגרות ואלומיניום, לא אחרי.

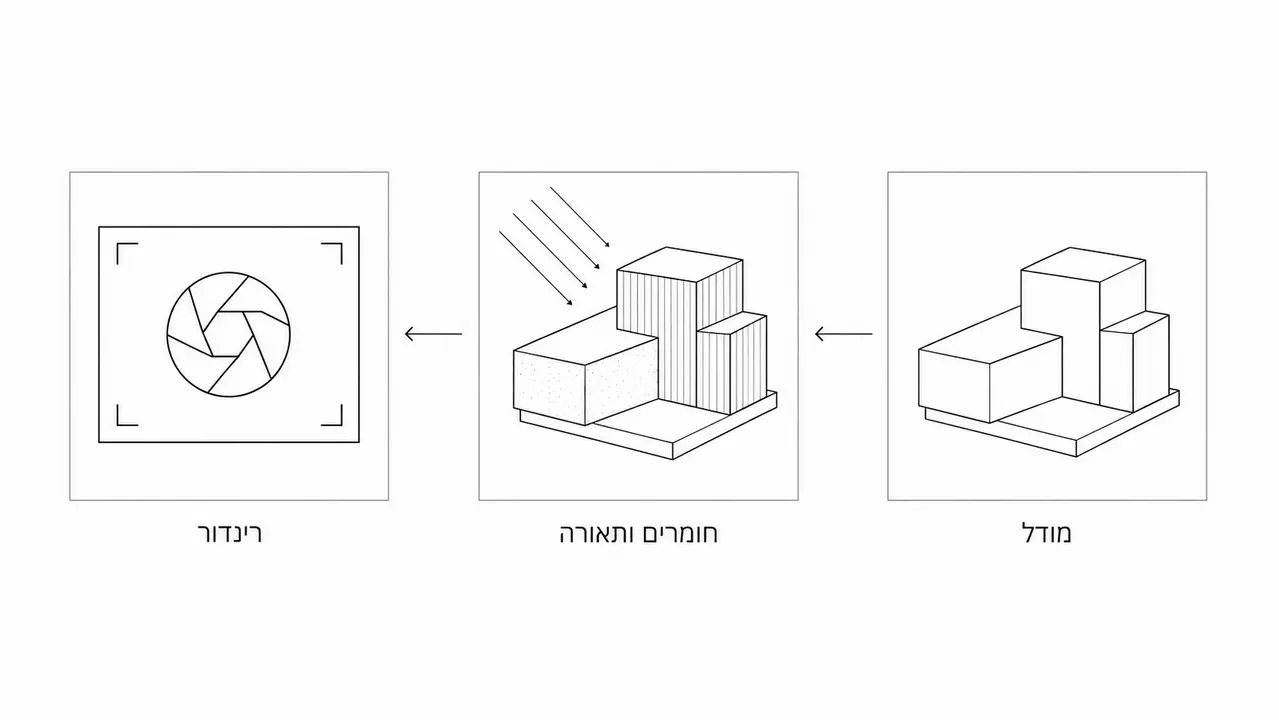

מה ההבדל בין הדמיה אדריכלית לרינדור
הדמיה היא התוצר הכולל שאתם מקבלים לידיים. רינדור הוא שלב ההפקה הטכני שמחשב את התמונה הסופית מתוך המודל.
אפשר לחשוב על זה כך. המודל הוא הבמה, החומרים והתאורה הם ההפקה, והרינדור הוא הרגע שבו המחשב מצלם את הסצנה ומוציא ממנה דימוי. ההדמיה שתקבלו יכולה להיות סט תמונות, סרטון קצר או שילוב של השניים.
למה זה מעניין אתכם בכלל. משום שזמן רינדור ארוך משפיע על לוח הזמנים של סבבי התיקונים, וכשספק אומר לכם שהתמונה תהיה מוכנה מחר, הוא מדבר על שלב ההפקה ולא על שלב התכנון שלפניו.
מהו מודל תלת מימד בהקשר של הדמיות אדריכליות
מודל תלת מימד הוא הגוף הגיאומטרי של המבנה או של החלל, ועליו מלבישים בהמשך חומרים, תאורה ופרטים. המונח מודל מופיע גם במאגר המונחים של האקדמיה ללשון העברית, במשמעות של דגם המייצג עצם או מערכת, וזו בדיוק המשמעות הרלוונטית לנו כאן.
מודל מדויק נשען על סט תוכניות אמיתי, כלומר תוכניות קומה, חזיתות, חתכים ומידות פתחים. קלט מדויק מייצר תוצר אמין, וקלט חלקי מייצר תמונה יפה שאי אפשר לבנות לפיה.
כאן נמצא ההבדל בין הדמיות תלת מימד ששייכות לתהליך התכנון לבין הדמיות שנעשות כתרגיל גרפי בלבד. אתם רוצים את הראשונות.
מה ההבדל בין הדמיית פנים להדמיית חוץ
הדמיית פנים עוסקת בחלל, בחומרים ובתאורה הפנימית. הדמיית חוץ עוסקת במעטפת, בחזיתות, בפיתוח ובקנה המידה מול הסביבה.
בבית פרטי ההפרדה הזו מעשית מאוד. הדמיית בית מבפנים עוזרת לכם להכריע על תכנון המטבח, על יחסי הסלון ופינת האוכל ועל מיקום גופי התאורה, בעוד ההדמיה החיצונית מכריעה על חיפוי, על גודל הפתחים, על פרגולות ועל הגינון שמסביב.
בנושא התאורה כדאי לזכור שמדובר בפרמטר תפקודי ולא רק אסתטי. בישראל קיימת תקינה רשמית בתחום התאורה שמרוכזת במכון התקנים הישראלי, וממנה אנו למדים שרמות תאורה נבחנות לפי שימוש ולא לפי טעם אישי.
מתי בוחרים סטילס ומתי סרטון הדמיה
סטילס הן תמונות שיא חדות שנועדו לקבל עליהן החלטה. סרטון הדמיה הוא חוויה רציפה שמדמה תנועה בתוך החלל, והוא דורש יותר זמן עבודה ויותר תקציב.
הטבלה הבאה תעזור לכם להחליט מה להזמין ומתי, לפי מה שאתם צריכים לסגור בפועל.
| סוג התוצר | מתי מזמינים | מה נסגר בעזרתו | מה נדרש מכם מראש |
|---|---|---|---|
| סטילס פנים | לפני הזמנת נגרות, ריצוף ותאורה | חומרים, גוונים, מיקום גופי תאורה | תוכנית קומה עם מידות והחלטות גמר ראשוניות |
| סטילס חוץ | לפני הזמנת חיפוי ואלומיניום | חזיתות, פתחים, פיתוח וגדרות | חזיתות, חתכים ומפלסי פיתוח |
| סרטון הדמיה | כשצריך להציג פרויקט לגורם שלישי | זרימה בין חללים ותחושת מעבר | תכנון מגובש שלא צפוי להשתנות |

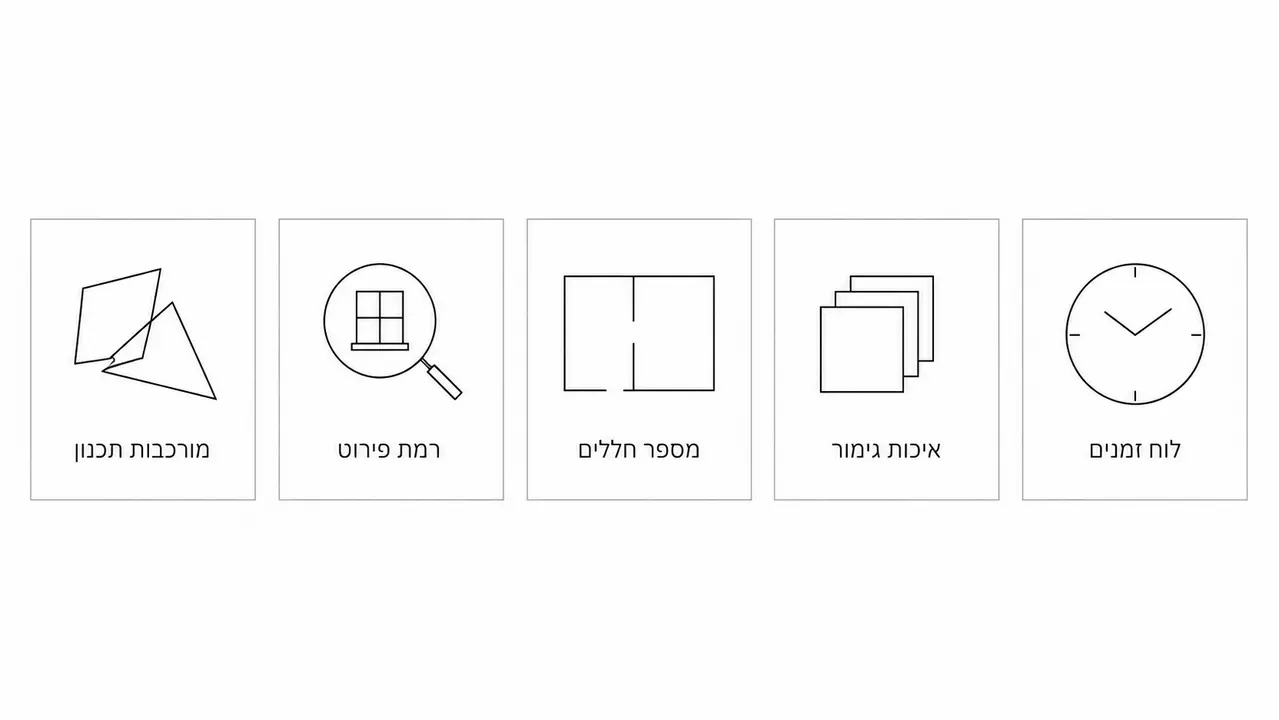

כמה עולה הדמיה אדריכלית ומה מזיז את המחיר
המחיר של הדמיה אדריכלית נגזר ממורכבות התכנון, מרמת הפירוט הנדרשת, ממספר החללים והזוויות, מאיכות הגמר ומלוח הזמנים שביקשתם. מחירון קשיח פשוט לא קיים כאן.
הגורם המרכזי הוא זמן עבודה. מידול, הלבשת חומרים, בניית תאורה וסבבי תיקונים, כל אחד מהם צורך שעות, וככל שהתכנון מגובש פחות כך נדרשות יותר שעות.
פרויקט גדול עם חזית שחוזרת על עצמה יכול להיות זול יותר מחלל קטן ובו קשתות, נגרות מותאמת ומפגשי חומרים מורכבים. אנו למדים כי לקוחות מופתעים מזה כמעט תמיד.
שאלות מחיר קונקרטיות כדאי להפנות ישירות למשרד בטלפון 08-6109599, מול תיאור אמיתי של הפרויקט שלכם.
רוצים לדעת אילו הדמיות מתאימות לשלב שבו אתם נמצאים
ספרו לנו על הפרויקט שלכם ונבדוק יחד מה צריך לסגור עכשיו ומה אפשר להשאיר לשלב הבא.
למה מטרים אינם המדד הנכון לתמחור הדמיית בית
הטעות הנפוצה היא לשאול כמה עולה הדמיה למטר רבוע. זו שאלה שלא מייצרת תשובה שימושית, משום שהעבודה נמדדת בפרטים ולא בשטח.
אלמנטים מעוגלים, פרופילים מיוחדים, חומרים לא סטנדרטיים, נגרות בהתאמה אישית, טופוגרפיה משתנה ושילוב של מבנה קיים בסביבה, כל אחד מאלה מוסיף שעות עבודה בלי להוסיף מטר אחד לשטח.
מהצד השני, בית מרווח עם שפה אדריכלית נקייה ומעט חומרים יכול להתמדל מהר יחסית.
לכן כשאתם מבקשים הצעה, תארו את רמת הפירוט ואת סוג התוצר שאתם צריכים, לא את גודל הבית.
כמה זמן לוקח להכין הדמיות אדריכליות
לוח הזמנים תלוי בכמות התוצרים ובמורכבות, ועובדים לפיו לפי אבני הדרך המקובלות, טיוטה ראשונה, סבב תיקונים ותוצר סופי.
מה שמקצר את התהליך הוא קבצים מסודרים והחלטות חומרים שנסגרו מראש. מה שמאריך אותו הוא תכנון שנעשה תוך כדי ההדמיה, כלומר מצב שבו כל תמונה שמתקבלת מייצרת שינוי חדש בתוכנית.
אנו ממליצים לכם להצמיד את ההדמיה לתאריך אמיתי בפרויקט, למשל מועד הזמנת האלומיניום או מועד סגירת מטבח. עבודה מול תאריך כזה מייצרת סדר, כי היא מחייבת את כל הצדדים להכריע במקום להמשיך להתלבט.
אילו חומרים צריך להכין לפני שמתחילים בהדמיה
כדי שההדמיה תהיה נאמנה לתכנון ולא פרשנות חופשית שלו, צריך להגיע עם סט תוכניות ברור ועם החלטות בסיסיות. אנו נוהגים לקרוא לזה משולש הקלט, ומי שמגיע איתו שלם חוסך לעצמו סבבים מיותרים.
סט התוכניות המינימלי
תוכניות קומה, חזיתות, חתכים, מידות פתחים ומפלסים. בלי מפלסים מדויקים כל נושא המדרגות והפיתוח נשען על הנחות, ואת ההנחות האלה תגלו רק בשטח.
החלטות חומריות שמונעות ניחושים
ריצוף, חיפוי, גוונים, אלומיניום וסגנון תאורה. בנושא התאורה כדאי להתייחס גם לתפקוד ולא רק לאווירה, ומסמך בעברית של המוסד לבטיחות ולגהות בנושא תאורה ממחיש עד כמה תכנון תאורה לקוי משפיע על השימוש בפועל בחלל.
רפרנסים שמיישרים קו
אספו תמונות השראה שמגדירות מה כן ומה לא. שתי תמונות שאתם פוסלים שוות לפעמים יותר משמונה תמונות שאתם אוהבים, כי הן מצמצמות את טווח הפרשנות.

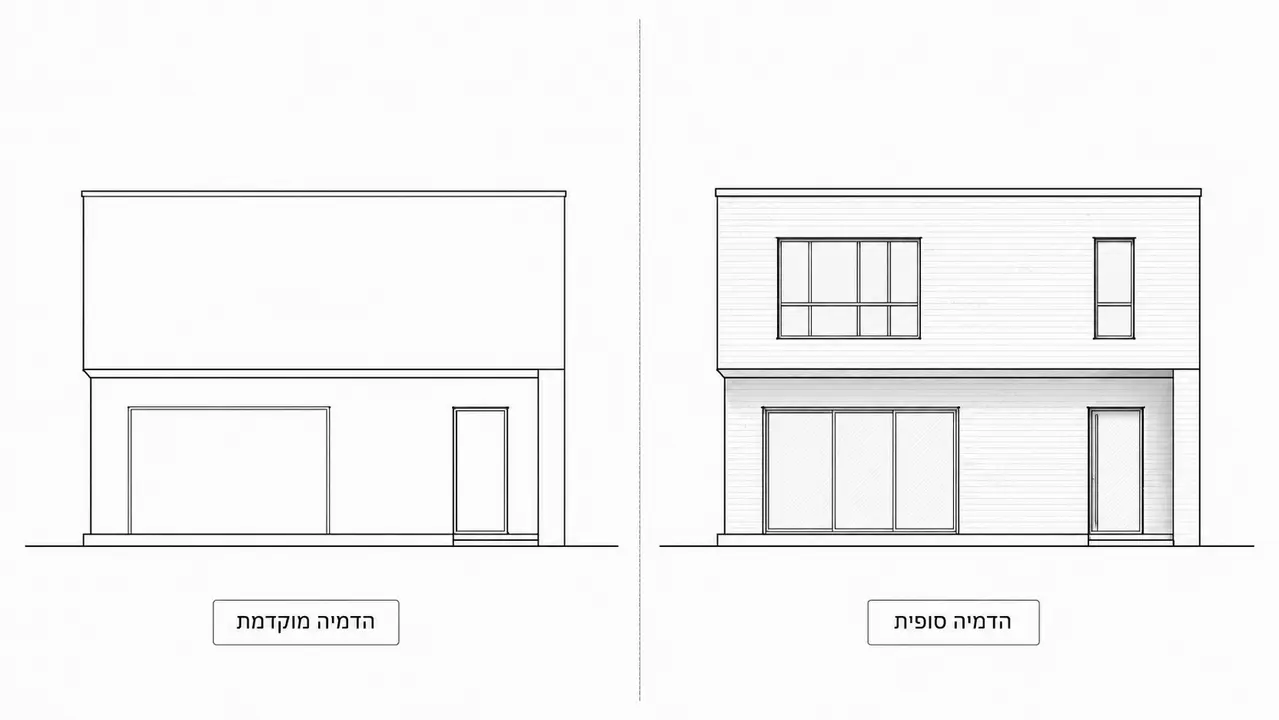

האם אפשר להזמין הדמיה כשהתכנון עדיין לא סופי
כן, בהחלט אפשר. התנאי היחיד הוא להגדיר מראש שמדובר בבדיקת קונספט וחלופות ולא בתמונה סופית מחייבת.
הדמיה מוקדמת עוסקת במסות, ביחסי פתחים ובשפה האדריכלית הכללית, והיא נועדה לעזור לכם להחליט לאן הולכים. הדמיה סופית נעשית סמוך להזמנות נגרות, חיפויים וגופי תאורה, ולכן היא חייבת להיות מדויקת ברמת הפרט.
חשוב להבין שהדמיה מוקדמת היא שלב אחד בתוך תהליך תכנון אדריכלי מסודר, שבו כל החלטה נבנית על קודמתה ואף החלטה איננה עומדת לבדה.
ערבוב בין שני הסוגים הוא מקור קבוע לתסכול, כי לקוח שמצפה לתמונה סופית ומקבל בדיקת חלופות מרגיש שקיבל פחות ממה שהובטח.
איך בודקים שההדמיה נכונה ולא רק מרשימה
הדמיה נבדקת מול התוכניות, מול המידות ומול השאלה האם מה שמופיע בה בר ביצוע בתקציב הנתון. תמונה יפה שאין מאחוריה פרט מבוצע היא בעיה ולא הישג.
בדיקות דיוק שכל אחד יכול לעשות
השוו פתחים בהדמיה מול החזיתות, בדקו גובה תקרה, עובי קירות וכיוון קווי ריצוף. אם משהו נראה לכם שונה מהתוכנית, סמנו אותו ושאלו, גם אם אתם לא בטוחים.
בדיקות ביצוע שמונעות הפתעות באתר
| מה בודקים | מול איזה מסמך | סימן אזהרה שמחייב בירור |
|---|---|---|
| הנמכות תקרה ותאורה שקועה | חתכים ותוכנית חשמל | גופי תאורה שנראים מרחפים ללא הנמכה |
| מפגשי חומרים | פרטי גמר וחזיתות | מעבר חד בין חיפויים בלי פרט מעבר |
| מעקות ומדרגות | חתכים ומפלסים | מעקה דק במיוחד או רום מדרגה שנראה נמוך |
| נגרות ומטבח | תוכנית מטבח ומידות פתחים | ארון שמסתיים בדיוק בקו חלון |
כמה סבבי תיקונים מקובל לקבל בהדמיות אדריכליות
מקובל לעבוד עם מספר סבבים שמוגדר מראש בהצעה, וזה לטובת שני הצדדים. סבבים פתוחים ללא הגבלה נשמעים נדיבים ובפועל הם שוחקים לוחות זמנים.
ההבחנה החשובה כאן היא בין תיקון לבין שינוי תכנון, ואת ההבחנה הזו כדאי לכם לסגור בכתב לפני שמתחילים.
| סוג הבקשה | דוגמה | מה זה מזיז בעבודה |
|---|---|---|
| תיקון | החלפת גוון ריצוף או צבע קיר | עדכון חומר ורינדור מחדש |
| תיקון | שינוי זווית מצלמה או שעת יום | הגדרת סצנה מחדש והפקה |
| שינוי תכנון | הזזת קיר, פתח או גרם מדרגות | מידול מחדש והתאמת התוכניות |
| שינוי תכנון | הוספת חלל או קומה | עבודה חדשה לכל דבר |
איך בוחרים ספק הדמיות אדריכליות לפרויקט
בוחרים לפי שיטת עבודה ולפי הבנת תכנון, לא לפי התמונה היפה ביותר בתיק העבודות. תמונה יפה אפשר להפיק גם ממודל שלא ניתן לבנות לפיו.
שאלו מה מקבלים בכל שלב, מתי מגיעה הטיוטה הראשונה, מה כלול במחיר, איך מאשרים חומרים ומה בדיוק נחשב סבב תיקונים. ספק מן השורה הראשונה יענה על החמש האלה בלי להתחמק.
הדמיה טובה נשענת על הבנה אדריכלית אמיתית, ולכן כדאי להכיר קודם את הצוות שמאחורי התכנון, ורק אחר כך להחליט ממי אתם מזמינים את התוצר.
בחירה נכונה כאן טומנת בחובה חיסכון בזמן ובכסף בהמשך.

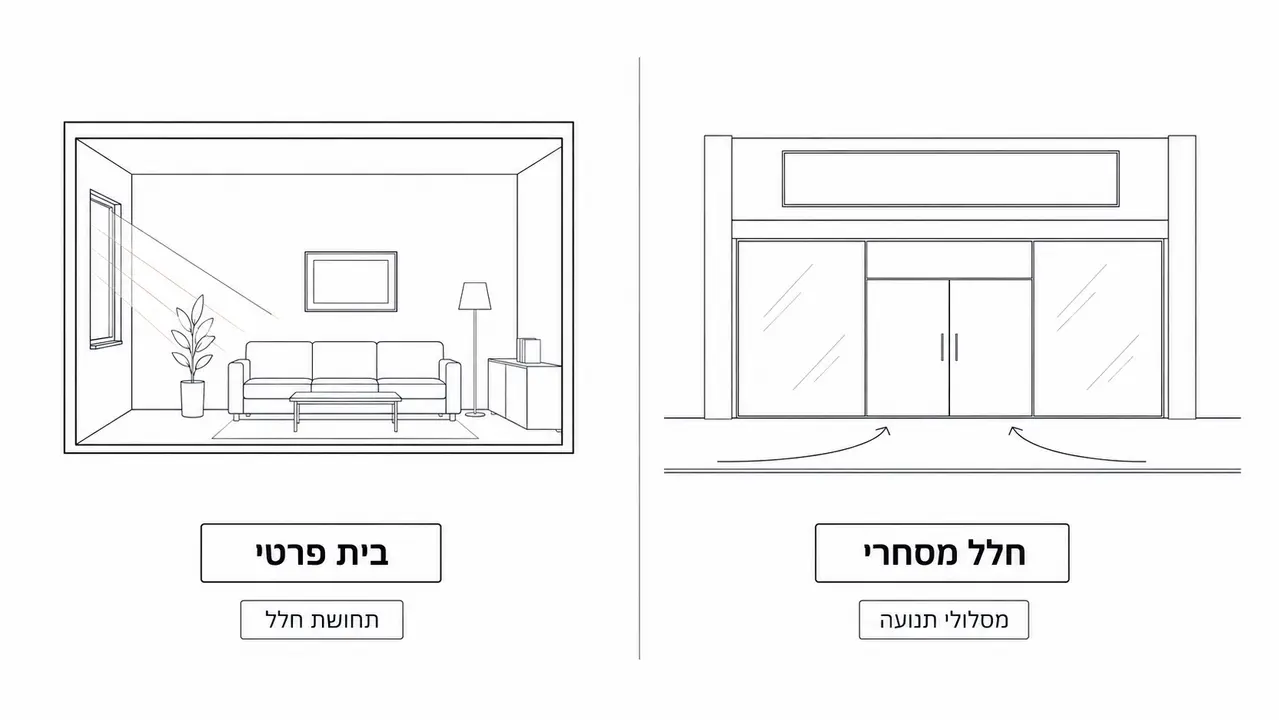

מה שונה בהדמיה של חלל מסחרי לעומת בית פרטי
בבית פרטי ההדמיה משרתת בעיקר החלטות של משפחה אחת. בחלל מסחרי היא משרתת גם לקוחות, גם עובדים וגם דרישות תפעוליות, ולכן היא נבחנת אחרת.
בעסק אתם צריכים לבדוק מסלולי תנועה, מיקום עמדות, שילוט, חזית שנראית מהרחוב ותאורה שמתאימה לשעות הפעילות. אלה שיקולים תפקודיים לפני שהם שיקולים אסתטיים.
בבית פרטי הדגש עובר לתחושת החלל, לאור טבעי ולפרטי גמר שאתם תחיו איתם יום יום.
בעולמות המסחר ההדמיה משמשת גם ככלי מול משכיר, מול רשת או מול שותפים, ואנו למדים כי הצגה ויזואלית מסודרת מקצרת משמעותית את הדיונים האלה.
מה קורה כשמדלגים על ההדמיה
המצב הזה מוכר. הכל נראה ברור בתוכניות, כולם מבינים אותו הדבר, ואז מגיע שלב הגמר ומתברר שכל אחד דמיין משהו אחר.
הנגר מייצר ארון לפי מידה שנמדדה בשטח, ומגלה שהמידה הזו סותרת את מיקום נקודת החשמל. הקבלן יוצק מפלס פיתוח לפי הבנתו, ואז מגלים שהמדרגה החיצונית יצאה גבוהה מהמתוכנן. כל אחד מהמקרים האלה נפתר בכסף, בזמן ובשחיקה של כל הצדדים.
אנו מאמינים כי חלק ניכר מהאילתורים באתר הבנייה נולד בדיוק בפער הזה, בין מה שהצדדים חשבו שסוכם לבין מה שמופיע במסמכים.
הדמיות אדריכליות ככלי ניהולי בפרויקט
כשמשתמשים בהדמיה נכון, היא מפסיקה להיות תמונה יפה והופכת לכלי שמיישר קו בין תכנון, תקציב וביצוע. הלכה למעשה זו החזרה הגנרלית של הפרויקט שלכם.
היא מסייעת בתיאום בין ספקי הנגרות, האלומיניום והתאורה, מצמצמת פרשנויות, ומאפשרת לכם לאשר החלטות מול הקבלן כשכולם רואים את אותו דבר. אנו במשרד א.ס תורג'מן עובדים משנת 2004 עם תוכנות תכנון והדמיה מתקדמות, לצד אדריכלות, קונסטרוקציה, רישוי ופיקוח במעטפת מלאה תחת קורת גג אחת, ובמרוצת השנים ראינו כמה זה משנה את אופי הדיון בשטח.
אם אינכם בטוחים איך למקסם את השימוש בהדמיה בפרויקט שלכם, הפיקוח וניהול הפרויקטים שאנו מציעים יסייע לכם לבנות את סדר השלבים הנכון כבר בהתחלה.
הדמיה טובה משמעותה פחות אילתורים, פחות טעויות והחלטות מהירות ובטוחות יותר לאורך כל הדרך.
שאלות נפוצות
האם ההדמיה מחליפה את התוכניות ההנדסיות ואת היתר הבנייה
לא. ההדמיה היא ייצוג ויזואלי לצורך קבלת החלטות, ואינה מסמך שמוגש לרשויות. התוכניות המהנדסיות, הקונסטרוקציה וההיתר נשארים המסמכים המחייבים לכל דבר ועניין.
מה קורה אם משנים את התכנון אחרי שההדמיה כבר מוכנה
שינוי אחרי שההדמיה מוכנה דורש עדכון של המודל ולפעמים גם רינדור מחדש. משום כך כדאי לנעול החלטות עיקריות לפני ההזמנה, ולהשאיר לשלב ההדמיה עצמה רק כיוונונים.
האם כדאי להזמין הדמיה גם לפרויקט שיפוץ ולא רק לבית חדש
כן, בעיקר כשמשנים פתחים, הורסים קירות או מחליפים חיפויים. בשיפוץ הסיכון להפתעה גבוה במיוחד, כי המבנה הקיים מגביל את מה שאפשר לבצע, וההדמיה מראה מראש אם הרעיון עומד במגבלות האלה.
מי צריך לאשר את ההדמיה הסופית לפני שממשיכים להזמנות בפועל
מי שמזמין את הבית או את הפרויקט, יחד עם הגורם המתכנן שאחראי על התאמת ההדמיה לתוכניות. חשוב שהאישור ייעשה בכתב, כדי שלא יהיה ויכוח בהמשך על מה בדיוק אושר.
האם אפשר להציג הדמיה לגורם מממן כמו בנק למשכנתא
הדמיה יכולה לעזור להמחיש את הפרויקט מול גורם מממן, אך היא אינה מחליפה את המסמכים הפיננסיים והתכנוניים שהבנק דורש. כדאי לבדוק מראש מול הגורם המממן אילו מסמכים הוא מבקש בפועל.
הדמיה אדריכלית טובה מקצרת החלטות, חושפת בעיות תכנון מוקדם ומצמצמת אי הבנות מול הקבלן והספקים. אם אתם עומדים לפני הזמנת נגרות, חיפוי או אלומיניום, זה הרגע לבדוק את זה על מסך ולא בשטח.
