תכנון ושלבי בניית ממד לבית פרטי

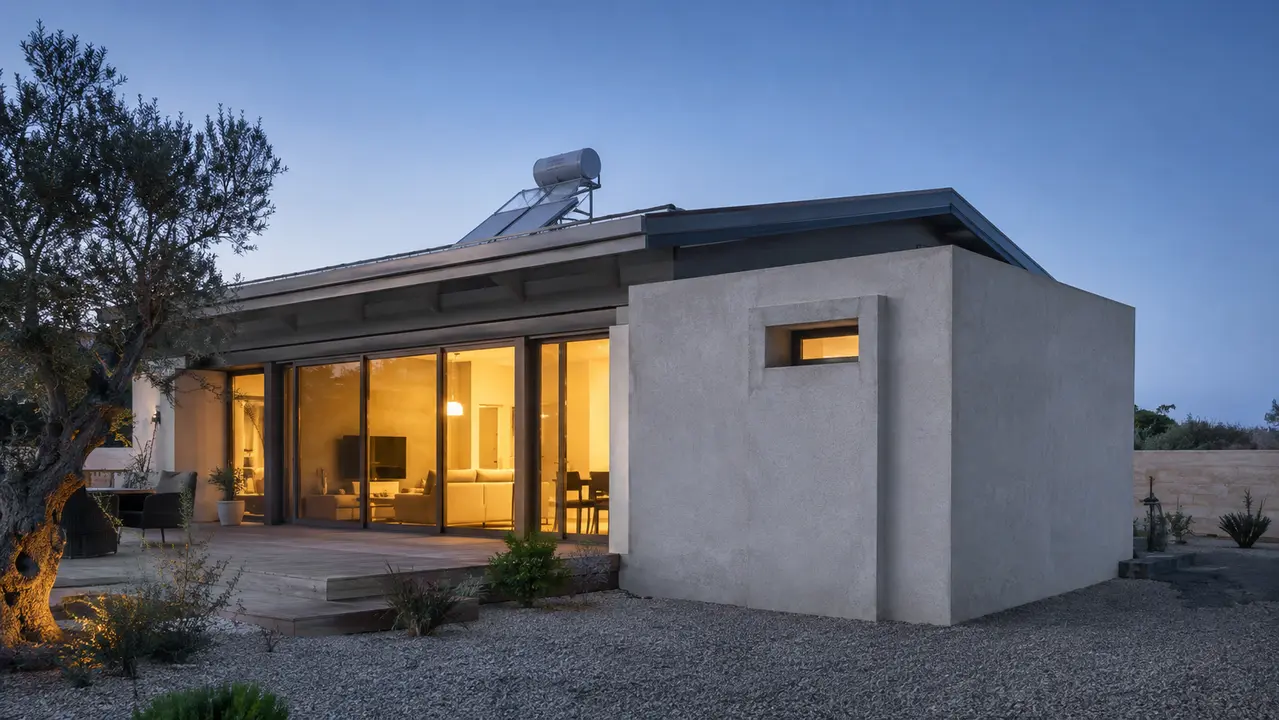

חדר מוגן דירתי המשולב כחלק מהבנייה של בית פרטי

אתם עומדים בחצר האחורית עם סרט מידה, מנסים להבין אם הממ"ד ייכנס בין קיר המטבח לגדר השכן. הטלפון הבא שאתם עומדים לעשות הוא לקבלן, והשאלה שתישאל היא כמה זה יוצא. וזו בדיוק הנקודה שבה נולדות הטעויות היקרות.

אנו למדים כי ההחלטות שקובעות את העלות, את לוח הזמנים ואת השאלה אם החדר הזה ישמש אותכם בשגרה או יעמוד ריק, נסגרות על הנייר. לא בשטח. עד שמשאבת הבטון מגיעה, כבר אין הרבה מה לשנות.

ממ"ד הוא גוף בטון כבד שנצמד לבית שכבר עומד, וזה שינוי שאין ממנו דרך חזרה.

לכן בחרנו לפרק כאן את התהליך לפי נקודות ההחלטה האמיתיות, מי חותם על מה, באיזה שלב עוברת האחריות, ומה מחזיר תיק מהוועדה המקומית בחזרה אליכם. אתם תגלו שרוב מה שנחשב "בעיה בביצוע" הוא בעצם תוצאה של החלטה שלא נעשתה בזמן.

זמן קריאה: 11 דקות

תוכן עניינים

מה זה ממ"ד ולמה בניית ממ"ד היא השקעה ולא רק חובה?

האם באמת אפשר להוסיף ממ"ד לבית קיים?

איך בודקים היתכנות לממ"ד לבית פרטי לפני שמתחילים?

האם צריך היתר בנייה, ומה ההבדל בין מסלולי הרישוי?

אילו מסמכים נדרשים מול הגורם המוסמך למיגון?

מי אחראי על תכנון ממ"ד, אדריכל, קונסטרוקטור או קבלן?

איפה הכי נכון למקם ממ"ד בבית פרטי?

מהו הגודל המינימלי, והאם כדאי לתכנן גדול יותר?

מה כולל מפרט ממ"ד תקני בפועל?

מה מותר ומה אסור לעשות בממ"ד אחרי הבנייה?

כמה זמן לוקח התהליך מתכנון ועד מסירה?

מה השלבים בבניית ממ"ד צעד אחר צעד?

איך מחברים את הממ"ד לבית הקיים, והאם אפשר לגור בבית בזמן העבודות?

מה משפיע על העלות של ממ"ד לבית פרטי?

ממ"ד בנוי, יביל או מיגון חדר קיים, מה מתאים לכם?

מהו תכנון ממ"ד נכון, ולמה להתחיל בליווי מקצועי?

מה זה ממ"ד ולמה בניית ממ"ד היא השקעה ולא רק חובה?

ממ"ד הינו חדר מוגן דירתי, חלל תקני מבטון מזוין המתוכנן לעמוד בעומסי הדף ורסיסים, ומשמש את המשפחה גם בזמן שגרה. כאן מפספסים לא מעט אנשים. מי שמתייחס אליו כאל קופסה נפרדת שנדחקת לפינה האחורית, מקבל חדר שאף אחד לא נכנס אליו כמעט כל השנה.

מי שמטמיע אותו כחלק ממערך החדרים מקבל חדר ילדים, חדר עבודה או חדר אורחים לכל דבר, עם הקירות החזקים ביותר בבית. אותה החלטה בדיוק, שתי תוצאות שונות לגמרי.

יש לזה גם היבט נכסי. בית פרטי שבו המרחב המוגן משולב בתכנון ומתועד כחלק מההיתר, נמצא בעמדת פתיחה טובה יותר בכל שיחה עתידית על מכירה או על תוספת בנייה נוספת. אתם לא בונים חדר חירום, אתם מוסיפים מטרים בנויים לבית שלכם.

האם באמת אפשר להוסיף ממ"ד לבית קיים?

התשובה היא כן, וזה נעשה כל הזמן. מה שקובע איננו הרצון שלכם אלא ההיתכנות. בבית קיים אנו נתקלים בחסמים שחוזרים על עצמם, בהם קווי בניין שאינם מאפשרים להיצמד לקיר הרצוי, זכויות בנייה שנוצלו כמעט במלואן, תוספות קודמות שנבנו בלי היתר וממתינות להסדרה, ותשתית שעוברת בדיוק במקום שסימנתם. הוסיפו לזה בור ניקוז או עץ בוגר, והקיר שתכננתם יורד מהפרק.

החיבור עצמו הוא הסיפור האמיתי. הממ"ד נשען על ביסוס חדש משלו, בעוד הבית הקיים סיים את השקיעות שלו מזמן. חיבור שלא תוכנן נכון מייצר סדק לאורך התפר, רטיבות שחוזרת בכל חורף והפרש מפלסים בין הריצוף החדש לקיים.

איך בודקים היתכנות לממ"ד לבית פרטי לפני שמתחילים?

לפני שמתקשרים לקבלן אנו מריצים את מה שאנו מכנים משולש ההיתכנות, תכנון, הנדסה ולוגיסטיקה. אם צלע אחת אינה נסגרת, השאר מתמוטט אחריה.

בדיקת תכנון של המגרש וקווי הבניין

כאן נבדקות זכויות הבנייה שנותרו, הוראות התב"ע החלה, קווי הבניין ומגבלות מרחקים מהשכן. תכנון שחורג ולו במעט הופך לתיק שמתעכב בוועדה, ובמקרים לא נדירים גם לפתיחת הליך אכיפה על מה שכבר נבנה בחצר בעבר.

בדיקת הנדסה של קרקע, ביסוס וחיבור

הממ"ד הוא מסה כבדה של בטון מזוין, ולכן פתרון היסודות נקבע לפי סוג הקרקע ולפי אופן החיבור לשלד הקיים. אתם צריכים תכנית ביסוס וחישוב סטטי, לא הערכה של מנהל עבודה מנוסה בשטח.

בדיקת לוגיסטיקה של גישה, בטון ופסולת

שביל צר, שער קטן או חצר עם מפלסים מחייבים משאבת בטון ארוכה, פינוי פסולת בכלים קטנים ולעתים עבודת ידיים. הדרך הבטוחה להתחיל היא ייעוץ אדריכלי מקצועי שממפה את שלוש הצלעות לפני שנרכשים חומרים ולפני שנקבע מועד יציקה.

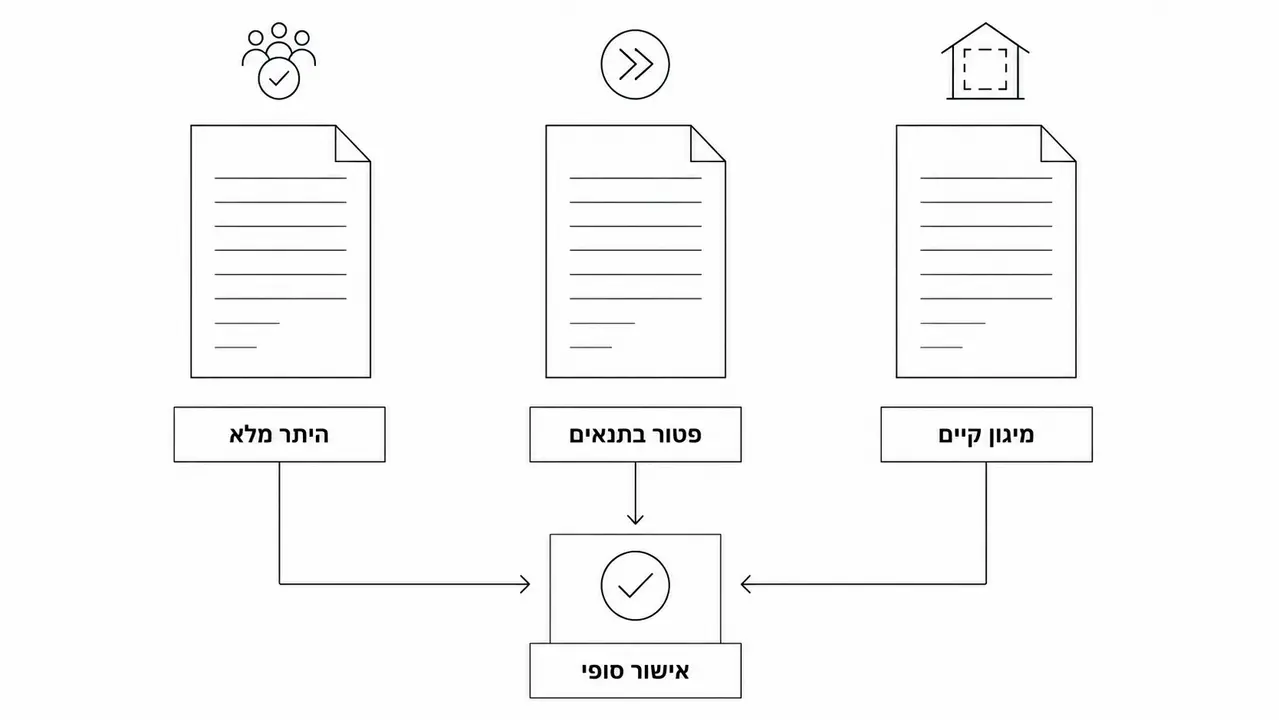

האם צריך היתר בנייה, ומה ההבדל בין מסלולי הרישוי?

יש מקרים שבהם נדרש היתר בנייה מלא, ויש מסלול מזורז הנשען על פטור בתנאים, וההבחנה תלויה בסוג המבנה ובעמידה בתנאי הזכאות. ההפרש בין המסלולים איננו רק בזמן, אלא בזהות הגורם שמאשר ובהיקף המסמכים שאתם נדרשים להפיק.

רשויות מקומיות מפרסמות את תנאי הבנייה והרישוי אצלן, בהן ריכוז תנאי הבנייה והעבודות הפטורות מהיתר של עיריית תל אביב יפו, וההבדלים בין ועדה לוועדה בפרקטיקה מורגשים היטב.

אילו מסמכים נדרשים מול הגורם המוסמך למיגון?

נדרש תיק תכנון שלם, ולא אוסף שרטוטים. בפועל מדובר בתכניות אדריכליות של הממ"ד ושילובו בבית, תכניות קונסטרוקציה עם פרטי זיון, חישוב סטטי חתום, פרטי רכיבי המיגון וטופס בקשה, כאשר האישור הסופי מגיע מהגורם המוסמך למיגון, פיקוד העורף.

את הבקשה מגיש עורך הבקשה מטעמכם, אדריכל או מהנדס, ולא הקבלן. זו נקודה שבה בעלי בתים נכווים, כי הקבלן יכול לצקת מצוין ובכל זאת להשאיר אתכם בלי אישור מיגון בסוף הדרך.

במשרד א.ס תורג'מן, הפועל כשותפות משנת 2004, התכנון האדריכלי, הקונסטרוקציה והרישוי נעשים במעטפת מלאה תחת קורת גג אחת, ולכן התכניות והחישוב הסטטי מגיעים לגורם המיגון כמערכת אחת ולא כשלושה קבצים שאינם מדברים ביניהם.

מי אחראי על תכנון ממ"ד, אדריכל, קונסטרוקטור או קבלן?

האדריכל מוביל את התכנון ואת ההטמעה בבית, הקונסטרוקטור אחראי על השלד, הביסוס והחיבור, והקבלן מבצע לפי התכניות ואינו מתכנן. תיאום ביניהם הינו תנאי הכרחי, שכן מיקום פתח, מעבר צנרת או פרט איטום שנקבעו בנפרד יתנגשו זה בזה בשטח.

אם אתם רוצים להבין לעומק מתי צריך קונסטרוקטור, הכלל הפשוט הוא שכל רכיב שנושא עומס או נצמד לשלד קיים מחייב מתכנן שלד.

איפה הכי נכון למקם ממ"ד בבית פרטי?

המיקום הנכון הוא זה שמאפשר גישה מהירה מכל חדרי הבית, ובמקביל שימוש נוח בשגרה. שתי הדרישות האלה נפגשות בדרך כלל באזור חדרי השינה או בקצה אגף הילדים.

אנו רואים לא מעט משפחות שבחרו למקם את הממ"ד בפינה מרוחקת בחצר, מסיבה מובנת לחלוטין, שם היה קל ומהיר לבצע.

הבעיה מתגלה בזמן אמת. הליכה של עשרים מטר בחוץ, בלילה, עם ילד קטן על הידיים, אינה אותו דבר כמו דלת שנמצאת במסדרון. מנגד, ממ"ד שמתוכנן כחדר עבודה בקרבת הסלון עובד מצוין ביום יום, ובלבד שהמסלול אליו מהחדרים אינו עובר דרך מרפסת פתוחה. לפני שאתם מקבעים מיקום, שרטטו את המסלול מכל חדר שינה אל דלת הממ"ד וספרו שניות.

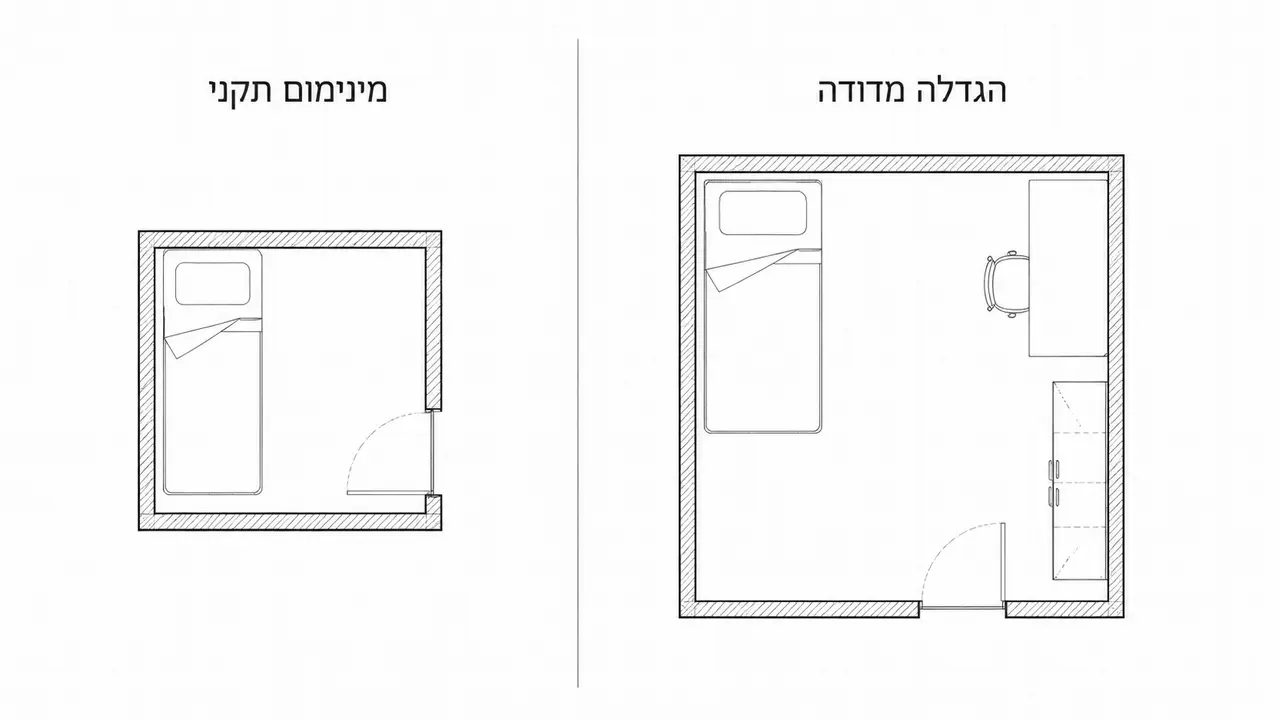

מהו הגודל המינימלי, והאם כדאי לתכנן גדול יותר?

קיים גודל מינימלי תקני, אבל השאלה האמיתית שונה. השאלה היא איזה חדר תרצו שיהיה לכם שם בעוד עשר שנים.

ממ"ד שנבנה על המינימום נותן מרחב מוגן תקין ולא יותר מזה. הגדלה מדודה בשלב התכנון מאפשרת מיטה, שולחן עבודה וארון אחסון, וזה מה שהופך אותו לחדר שהמשפחה משתמשת בו בפועל. משפחה עם שני ילדים תרגיש את ההפרש הזה כל יום.

ההיגיון הכספי פועל באותו כיוון. תוספת שטח בשלב שבו התכניות עוד על השולחן זולה משמעותית משיפוץ שני שיבוא בעוד כמה שנים, כשתגלו שאתם צריכים חדר נוסף ואין לאן להתרחב. אתם מקבלים החלטה אחת עכשיו כדי לא לקבל שלוש החלטות אחר כך.

מה כולל מפרט ממ"ד תקני בפועל?

מדובר בשלד בטון מזוין, דלת וחלון ייעודיים ומערכת אוורור מתאימה, הכל לפי התקן ולפי התכניות המאושרות. שלושת הרכיבים האלה נכשלים בשטח מסיבות שונות לחלוטין.

שלד ובטון מזוין

העובי, הזיון ופרטי הפינות נקבעים בתכנון ההנדסי. יציקה עם כיסוי בטון לא מספק, זיון שהוזז או הפסקת יציקה במקום הלא נכון הם ליקוי קריטי שאינו ניתן לתיקון קוסמטי אחר כך.

דלת וחלון

הרכיבים עצמם מיוצרים לפי תקן, אך האטימות נקבעת בהתקנה. משקוף שהותקן לא במפלס או ללא עיגון נכון יפגע בתפקוד גם אם הדלת חדשה לגמרי.

אוורור, סינון ותשתיות

מיקום נקודות החשמל, מעבר הצנרת והנגישות לתחזוקה צריכים להיות מסומנים בתכנית לפני היציקה. מכון התקנים הישראלי מפרסם מידע על רכיבי הממ"ד ובדיקתם, ואנו ממליצים לכם להצליב את המפרט שהקבלן מציע מול הדרישות התקניות.

מה מותר ומה אסור לעשות בממ"ד אחרי הבנייה?

אסור לפגוע ברכיבי המיגון. לא לקדוח קידוח עובר בקיר, לא להחליף דלת בדלת פנים רגילה, לא לסתום פתח אוורור ולא להרחיב חלון, וכל שינוי כזה מחייב בדיקה מקצועית מראש.

מה שכן אפשר לעשות הוא לא מעט. שקעים ונקודות תקשורת מבוצעים בהתאם לפרטי התקן, ניתן להתקין מזגן בהתקנה תקנית שאינה פוגעת באטימות, ואת החדר עצמו אפשר לרצף, לצבוע ולרהט כמו כל חדר אחר בבית. הבדל נוסף ששווה להכיר הוא בין דלת הדף לדלת הדף ורסיסים, שני רכיבים שונים בדרישות ובתפקוד.

שאלת האוורור והסינון מוסדרת בתקינה, ובכלל זה התקן העוסק במערכות אוורור וסינון אוויר במרחבים מוגנים, ולכן כל התקנה או שינוי במערכת נעשים לפי אותן דרישות ולא לפי שיקול דעת של מתקין.

כמה זמן לוקח התהליך מתכנון ועד מסירה?

הביצוע בשטח קצר מהשלבים שלפניו, וזה מפתיע כמעט כל בעל בית שאנו פוגשים. היציקות, ההתקנות והגמרים מתקדמים בקצב סביר, בעוד התכנון, התיאום מול היועצים והרישוי הם אלה שגוזלים את עיקר הזמן.

העיכובים חוזרים על עצמם באותם שלושה מקומות. שינוי תכנוני באמצע הדרך, שמחייב עדכון של תכניות שכבר הוגשו. חוסר תיאום בין האדריכל, הקונסטרוקטור והיועצים, שמייצר סתירות שמתגלות רק בשטח. והפתעות קרקע ותשתית, כמו קו ביוב שלא הופיע בשום מסמך.

הלכה למעשה, ניהול מסודר שמקדים את כל ההחלטות לשלב התכנון מקצר את התהליך יותר מכל האצה של הקבלן. אתם לא מרוויחים זמן בשטח, אתם מרוויחים אותו על השולחן.

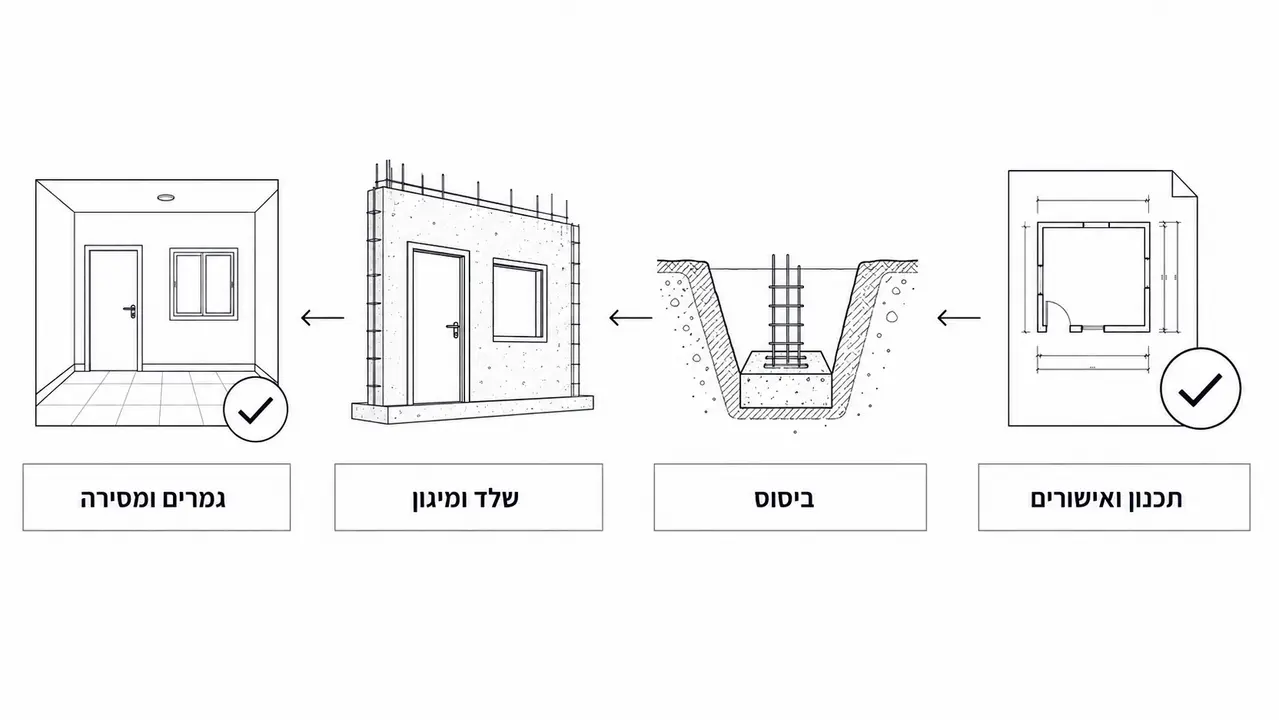

מה השלבים בבניית ממ"ד צעד אחר צעד?

הרצף הוא תכנון, אישורים, הכנת אתר, ביסוס, יציקות שלד, התקנת רכיבי מיגון, גמרים ובדיקות מסירה. כל שלב סוגר את קודמו, ודילוג על אחד מהם מתגלה תמיד בשלב מאוחר ויקר יותר.

הכנת אתר וביסוס

סימון, חפירה, התאמות ניקוז ויציקת היסודות. כאן מתגלות תשתיות סמויות, ולכן אנו מעדיפים שהשלב הזה יתבצע בליווי המתכנן ולא בהחלטה עצמאית של מפעיל הכלי בשטח.

שלד, פתחים ורכיבי מיגון

יציקת הקירות והתקרה, הכנת הפתחים לדלת ולחלון והתקנת הרכיבים עצמם. סטייה במידות הפתח בשלב היציקה היא אחת התקלות שהכי קשה לתקן.

גמרים, איטום ובדיקות

ריצוף, טיח, צבע ואיטום התפר אל הבית הקיים. לפני מסירה אתם צריכים לראות בדיקת תפקוד של הדלת, החלון ומערכת האוורור, ולא רק חדר צבוע ונקי.

איך מחברים את הממ"ד לבית הקיים, והאם אפשר לגור בבית בזמן העבודות?

ברוב המקרים אפשר להמשיך לגור בבית, בתנאי שהעבודה מחולקת לשלבים מתואמים מראש. חיבור נכון דורש תכנון של הפתח החדש בקיר הקיים, פרט איטום בתפר, התאמת מפלסי ריצוף והעברת תשתיות חשמל ומיזוג אל החדר החדש.

מה שהופך את התקופה הזו לנסבלת הוא הפרדה פיזית. אזור עבודה מגודר, מעבר קבלנים שאינו חוצה את הסלון, שליטה באבק ותכנון של הימים שבהם אין חשמל או אין מים.

פיקוח וניהול פרויקטים צמוד הוא מה שמונע את ההפתעות בדיוק בשלב החיבור לבית הקיים, כי מי שמפקח רואה את פרט האיטום לפני שהוא נסתר מתחת לטיח ולא אחרי שהחורף הראשון עשה את שלו.

מה משפיע על העלות של ממ"ד לבית פרטי?

המחיר איננו מספר קבוע, הוא תוצאה של ההחלטות שקיבלתם. אותו גודל חדר יכול להסתיים בשני היקפי עבודה שונים לחלוטין.

הגורמים שמזיזים את העלות למעלה מוכרים לנו היטב. גישה מורכבת שמחייבת ציוד מיוחד ופינוי בכלים קטנים, עבודות חפירה וביסוס חריגות בקרקע בעייתית, חיבור שגורר שינויים פנימיים בבית כמו הזזת מטבח או סגירת פתח, ורמת גמר גבוהה שהופכת את החדר לחלק אינטגרלי מהבית. גם היקף התכנון והפיקוח נכנס לחשבון, וגם מיקום המגרש.

אנו מאמינים כי תכנון מוקדם הוא הכלי הזול ביותר להוזלת פרויקט, מפני שהוא מונע שינויים באמצע הביצוע. לשאלות עלות פרטניות בפרויקט שלכם מוטב לפנות אלינו ישירות, כי כל מגרש מייצר תמונה אחרת.

ממ"ד בנוי, יביל או מיגון חדר קיים, מה מתאים לכם?

לכל פתרון יש מחיר נסתר שאיננו כספי. השאלה היא מה אתם מוכנים לשלם בזמן, בנוחות ובגמישות תכנונית.

בבית פרטי הגמישות התכנונית שלכם רחבה בהרבה מזו של דירה בבניין משותף, שם כל שינוי במעטפת נגזר מהחלטות משותפות ומהמבנה שכבר קיים. את היתרון הזה כדאי לנצל בשלב התכנון, לא אחריו.

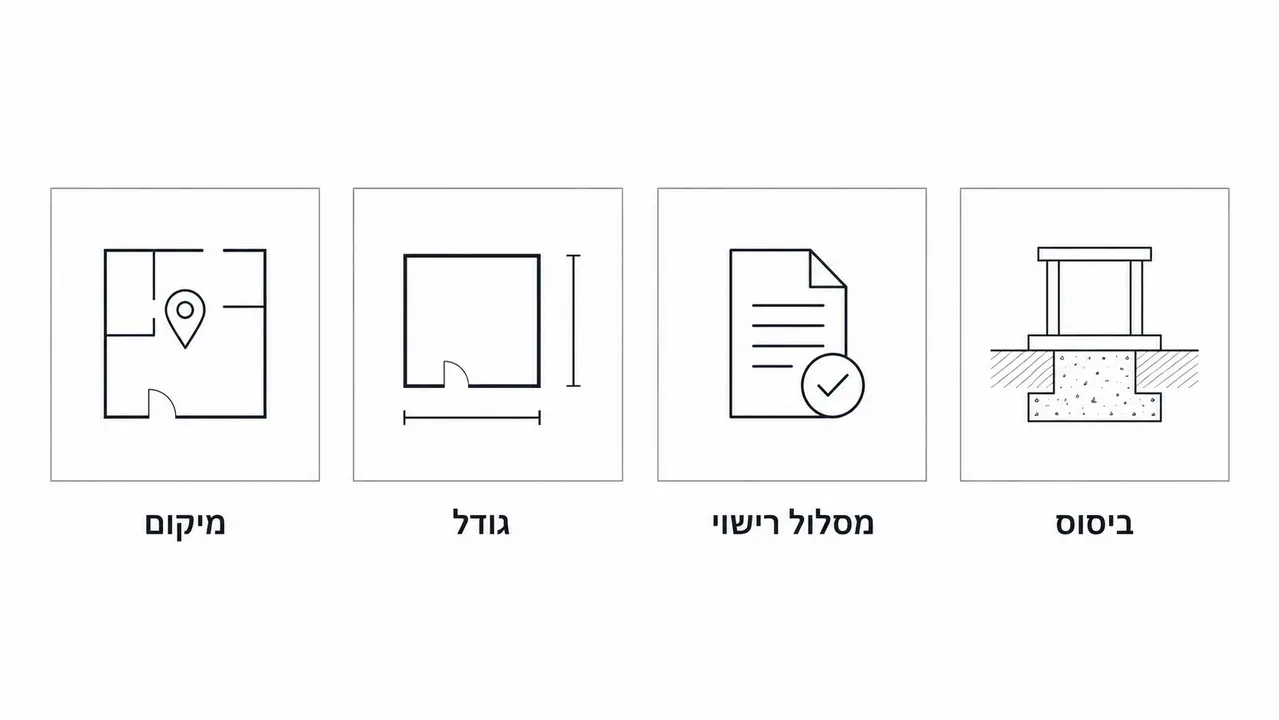

מהו תכנון ממ"ד נכון, ולמה להתחיל בליווי מקצועי?

תכנון נכון הוא זה שמונע טעויות בלתי הפיכות, ובראשן מיקום שלא נוח בזמן אמת, חריגה שמעכבת רישוי, חיבור בעייתי לבית הקיים וליקויי רטיבות וסדיקה בתפר. כל אחת מהטעויות האלה נולדת על הנייר ומתגלה בבטון.

שימו לב שכל ההחלטות שדיברנו עליהן, המיקום, הגודל, מסלול הרישוי, פתרון הביסוס ותיאום היועצים, מתרחשות לפני שהקבלן מגיע. הביצוע רק מוציא לפועל את מה שהוחלט.

כדי להבין לעומק מה תפקידו של האדריכל בתהליך כזה, די לזכור שהוא הגורם שמחזיק את התמונה השלמה מול הוועדה, מול הקונסטרוקטור ומול הקבלן. אין מן הנמנע שדווקא בדיקת היתכנות מקצועית, לפני כל פנייה לקבלן, תהיה הצעד שיחסוך לכם את היקר מכל.

אנחנו כאן לכל שאלה בטלפון המשרד 08-6109599 או בכתובת ארזים 82 נתיבות. אמרתם בניית ממ"ד, אמרתם א.ס תורג'מן.

שאלות נפוצות

האם הממ"ד נכלל בחישוב זכויות הבנייה של המגרש

שטח מיגון מטופל בנפרד משטח עיקרי, והכללים תלויים בתוכנית החלה על המגרש. זו בדיוק אחת הבדיקות שנעשות בשלב תיק המידע, ולא הנחה שכדאי לקחת מראש. התשובה משנה גם את הגודל שאפשר לתכנן וגם את המסלול.

האם צריך הסכמת שכן בבית דו משפחתי

כשהתוספת נוגעת לקיר משותף, לגבול או לחזית משותפת, ההסכמה הופכת לחלק מהתיק. שווה לברר זאת בתחילת הדרך, מפני ששכן שמגלה את התוכנית בשלב ההגשה מגיב אחרת משכן שהיה בתמונה מההתחלה.

מה קורה כשמוכרים בית שבו נבנה חדר מיגון ללא היתר

הפער בין הבנוי למאושר עולה בבדיקה לפני העסקה, ולרוב עוצר אותה עד להסדרה. הסדרה בדיעבד אפשרית בחלק מהמקרים, אך היא ארוכה ויקרה יותר מהגשה מסודרת מראש. זו הסיבה שלא כדאי לדלג על הרישוי.

האם חדר מיגון קיים שאינו תקני מחייב שדרוג

קודם בודקים מה אושר בזמנו ומה נדרש היום, ורק אחר כך מה ניתן לשפר בפועל. יש מצבים שבהם השדרוג מתבצע במסגרת עבודות אחרות בבית, ולכן שווה לבדוק אותו כשממילא נפתח תיק ולא כפעולה נפרדת.
